ファーストバンクの基礎知識

放電の仕組

1. コンデンサに充電された電荷は、スタートスイッチ（電解歪み方式）のブレークダウンによってq ピンチコイルに放電される。

2. コンデンサに蓄えられた電気エネルギーがほとんどコイルに移動しきったのち、クローバースイッチをON する。電流は、コンデンサを通らずにクローバースイッチを流れ、下図の様な波形の準定常電流が得られる。

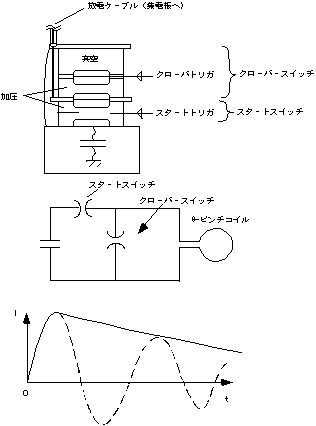

図１ファーストバンクの摸式図と放電回路

ファーストバンクのトリガ系

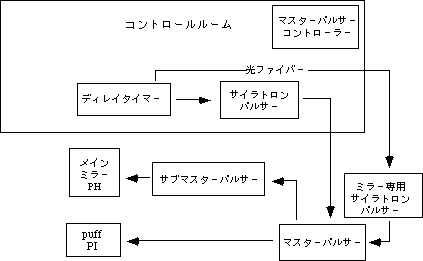

図２トリガ系統図

puff の充電器

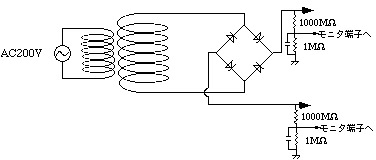

図３ puff 充電器回路図

puff の充電器が充電しなくなったので、開けて調べて見るとダイオードブリッジのマイナス側のダイオードが１本ずつ死んでいた。（左右両方とも）現在は両方から壊れていないダイオードを集めて右の充電器のみ修理して使用している。
