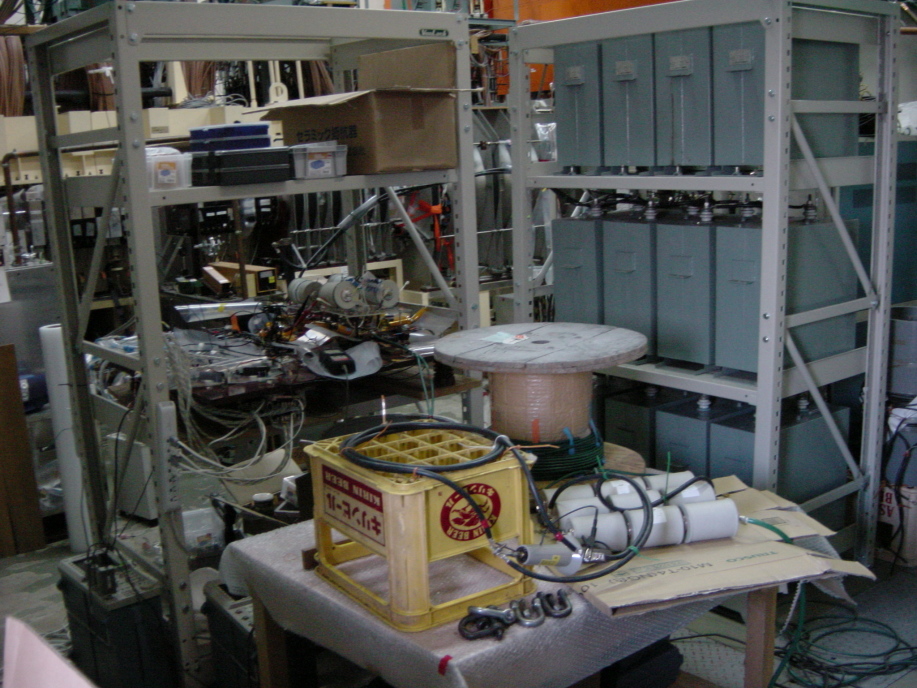

全体図です 左のラックにインバーター回路、右のラックはコンデンサバンク（2400microF,10kV）、手前のボビンが空芯トランス、手前のビールケースの上に乗っているのがダミーアンテナ |
 |

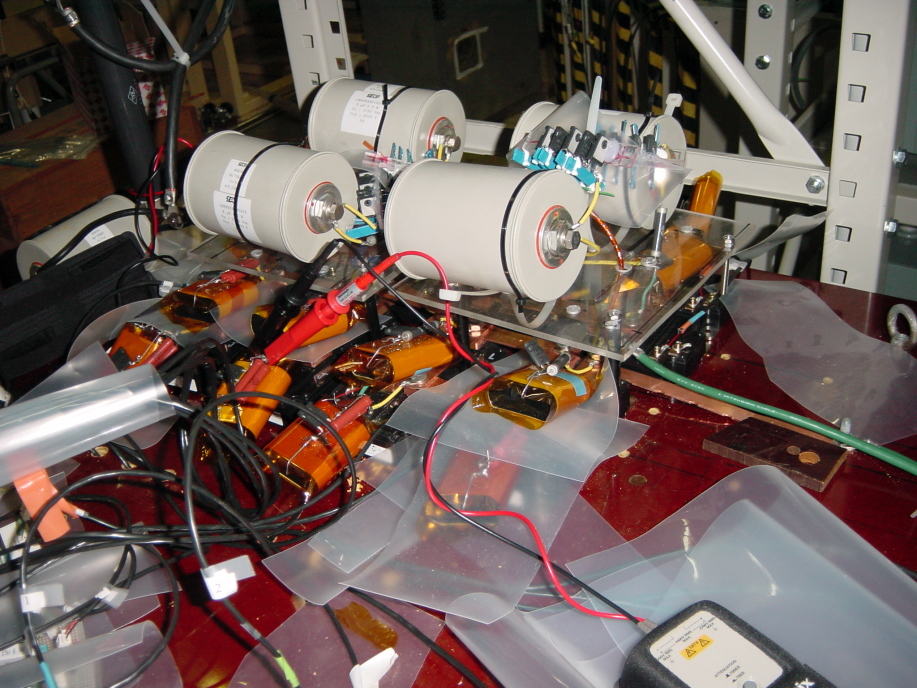

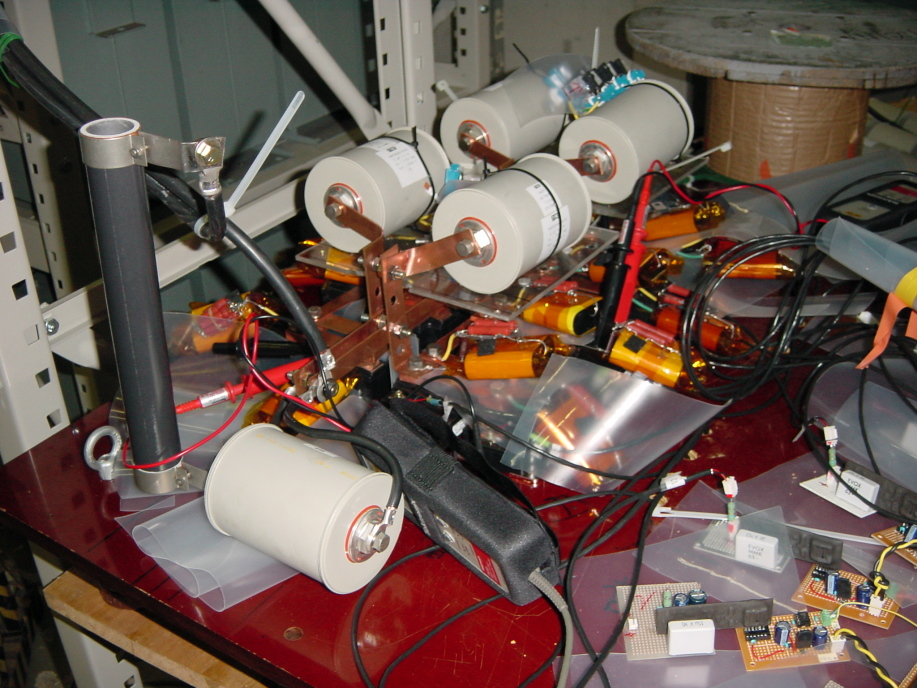

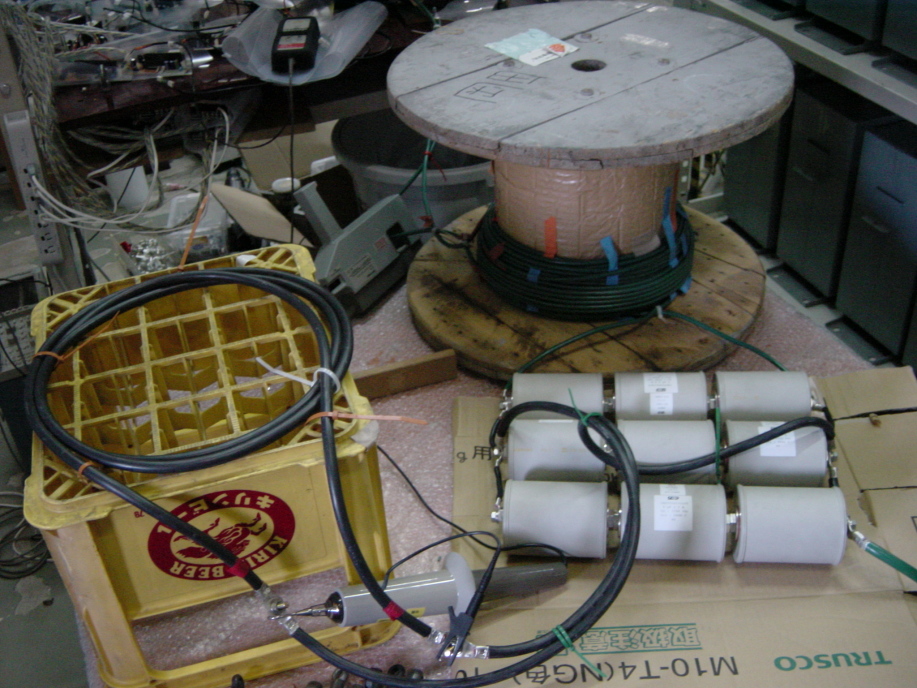

共振回路はこんな感じです |
 |

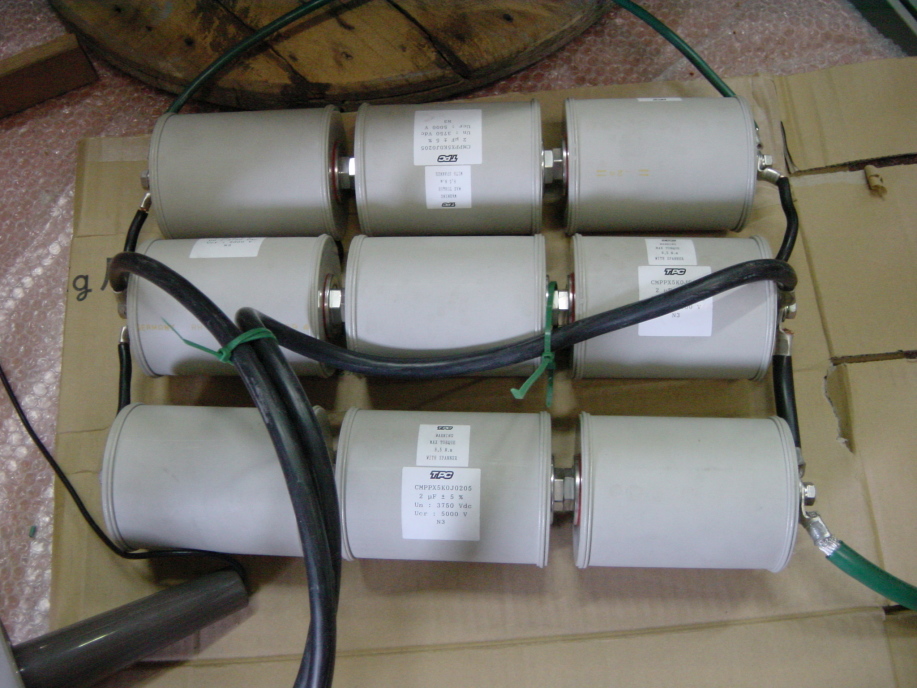

共振回路のコンデンサです。多少、電圧定格が足らないので直並列に並べています。こやつをゲットするのはチョー大変でした |
 |

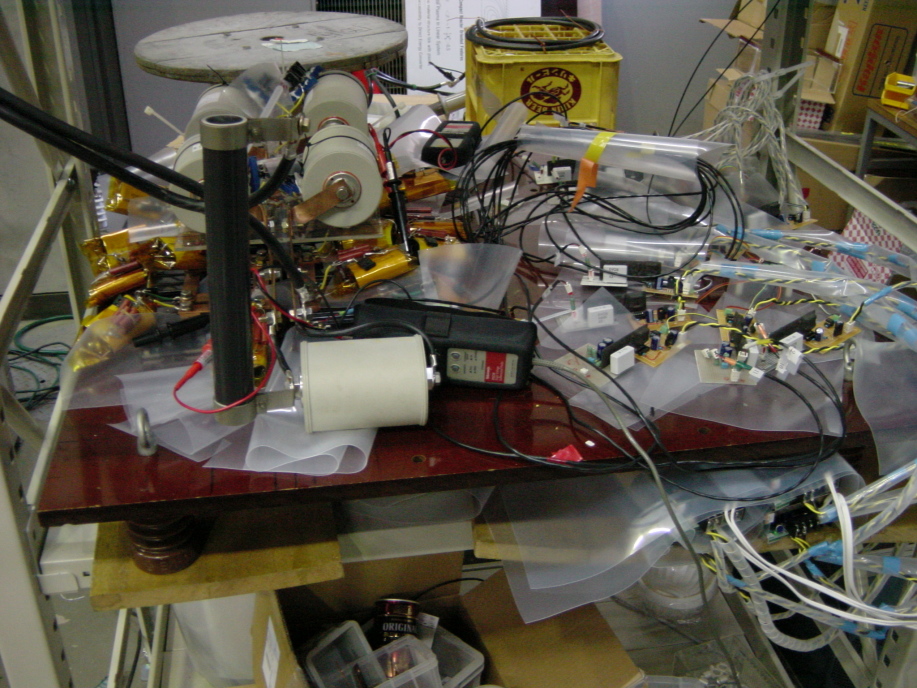

インバーター回路です ベーク板の上にIGBTを固定して、その上にアクリル板を使って充電型スナバー回路を設置しています |
 |

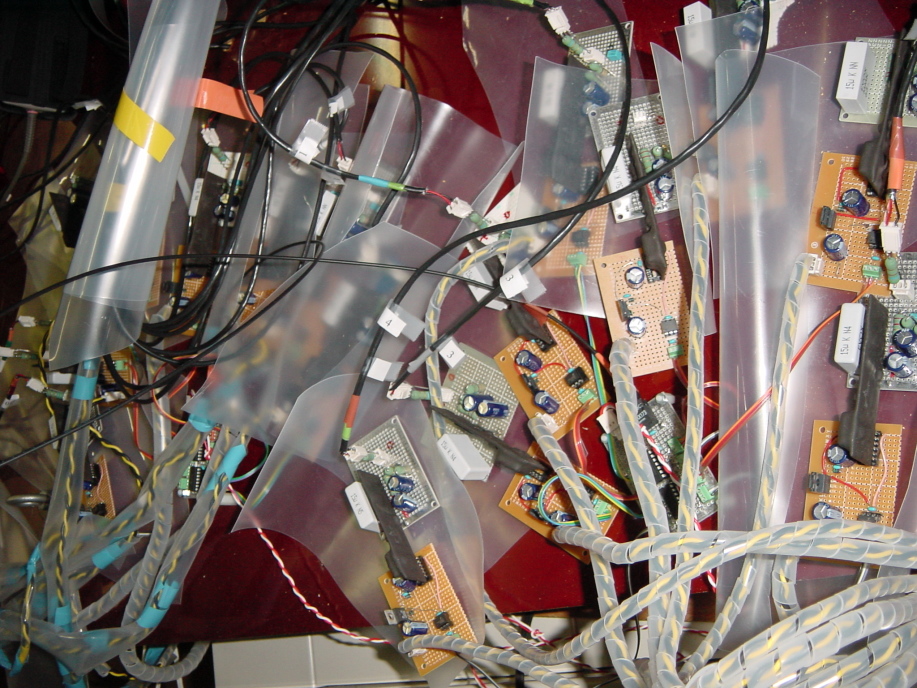

かなり見にくいがゲート駆動回路 |
 |
よくみるとスピードアップコンデンサと電流制限用の抵抗がわかるかも |
 |

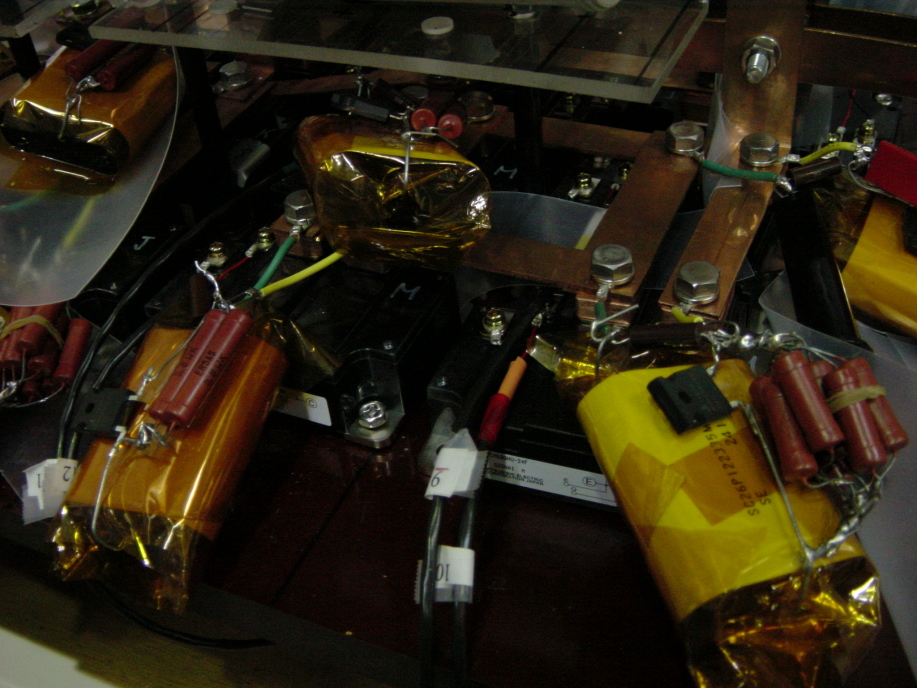

IGBTは2直2並に並べております |
 |

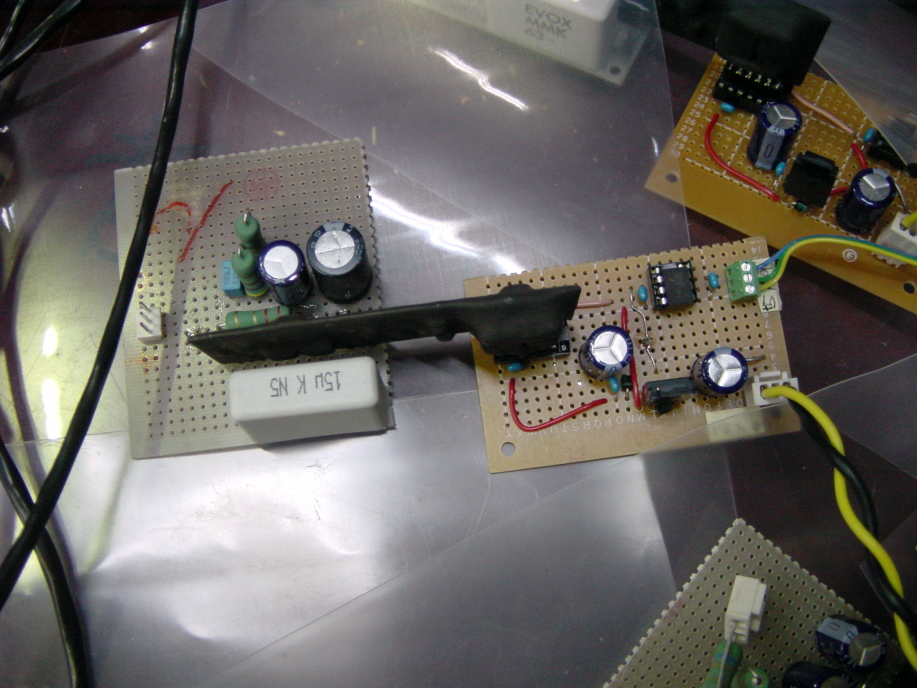

ゲート駆動回路。ドライブ回路のハイブリッドICにもフォトカプラが内蔵されているのですが、耐圧を稼ぐために右の回路にフォトカプラを追加している |
 |

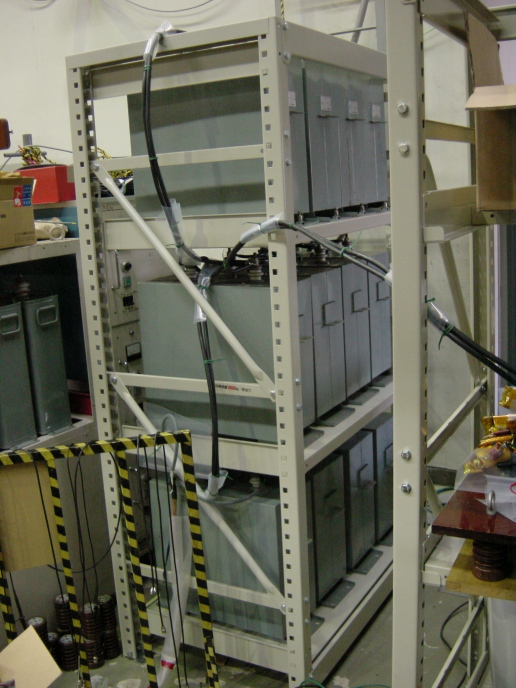

コンデンサバンクの固まり 2400kgあります |
 |
|
 |

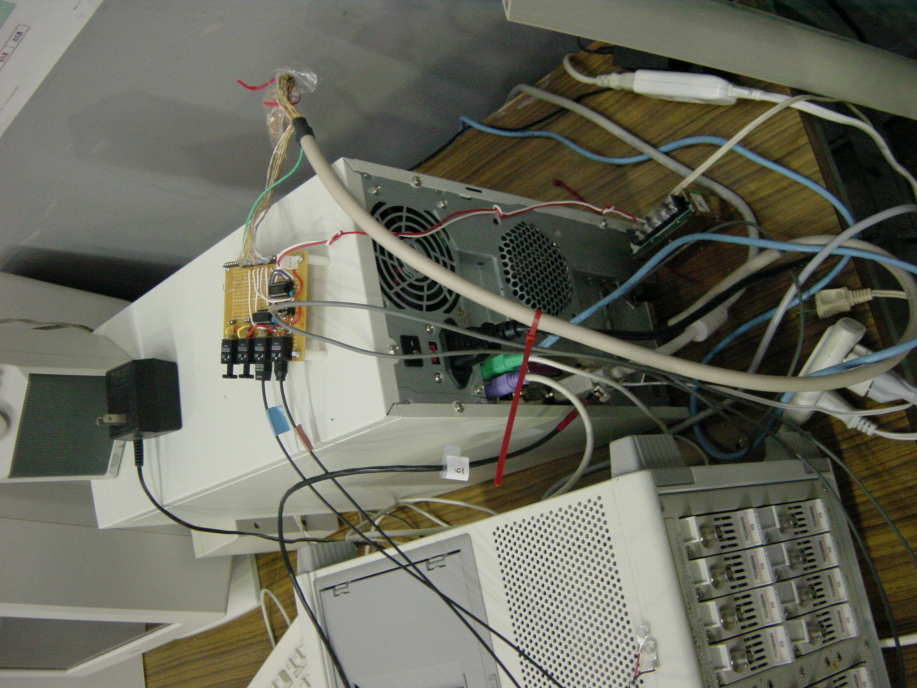

ゲート波形はパソコンを使って作っています |
 |

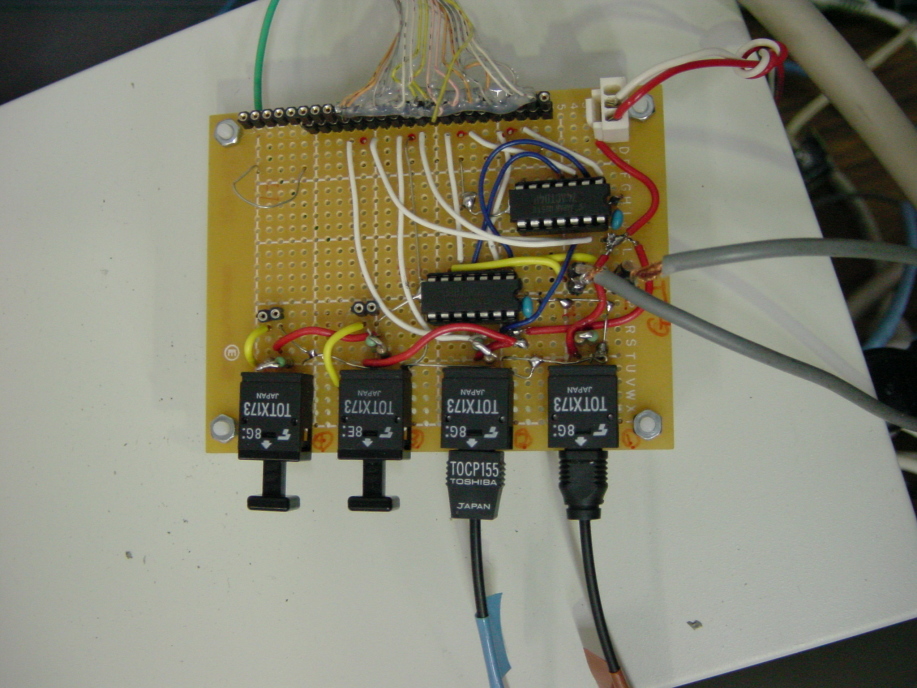

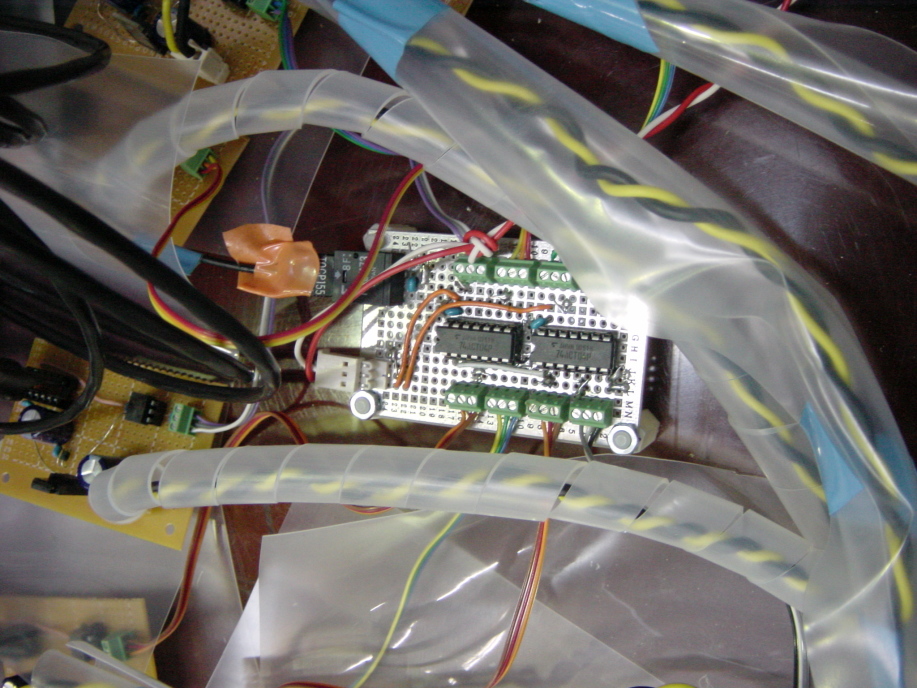

パソコンからでてきたTTL信号をデコードしてからとすリンクにつっこむ回路 |
 |
トスリンクで送られてきたゲート信号をTTL信号に変換してバッファーしている回路 |
